Teräksen takominen selitettynä: tyypit, hiiliterästakoot ja materiaalin valinta

Mikä on teräksen taonta

Teräksen taonta on valmistusprosessi, jossa terästyökappale muotoillaan käyttämällä puristusvoimaa - vasaralla, puristamalla tai valssaamalla - samalla, kun materiaali joko kuumennetaan muoviseen tilaan tai työstetään huoneenlämpötilassa. Tuloksena on komponentti, jolla on määritelty geometria ja kriittisesti hienostunut sisäinen raerakenne, joka tarjoaa mekaanisia ominaisuuksia huomattavasti parempia kuin ne, jotka saavutetaan valamalla tai koneistamalla tankovarastosta . Takominen ei ole pelkkä muotoilutoiminto; se on metallurginen prosessi, joka parantaa olennaisesti materiaalia, jonka kanssa se toimii.

Kun terästä valetaan, jähmettymisprosessi tuottaa karkean, joskus dendriittisen raerakenteen, jossa on mahdollisia onteloita, huokoisuutta ja erottuvia vyöhykkeitä. Takominen puristaa ja kohdistaa tämän rakenteen, sulkee sisäiset viat, jalostaa raekokoa ja suuntaa raevirtauksen valmiin kappaleen ääriviivojen mukaan. Esimerkiksi taotussa kiertokangessa on jyvävirtaus, joka kaareutuu tangon säteen ja palkin läpi – sama reitti jota veto- ja taivutuskuormat kulkevat käytössä. Tämän kohdistuksen vuoksi taotut osat kestävät väsymisvaurioita niin tehokkaasti dynaamisissa kuormitussovelluksissa.

Taontaprosessia käytetään lähes kaikilla vaativilla toimialoilla: takoina tuotetaan rutiininomaisesti autojen voimansiirtokomponentteja, ilmailualan rakenneosia, öljy- ja kaasuventtiilirunkoja, rakennuslaitteita, käsityökaluja ja sotilaslaitteita. Kaikki sovellukset, joissa vika ei ole vaihtoehto ja mekaaninen luotettavuus on taattava määrätyn käyttöiän yli on ehdokas taottuun teräkseen.

Terästyypit: prosessit ja miten ne eroavat

Teräksen taonta ei ole yksittäinen prosessi, vaan se kattaa useita eri menetelmiä, joista jokainen sopii eri osien geometrioihin, tuotantomääriin, toleranssivaatimuksiin ja materiaalityyppeihin. Oikean taontamenetelmän valinta on yhtä tärkeää kuin oikean teräslaadun valinta.

Open-Die taonta

Avomuotissa työkappale vääntyy tasaisten tai yksinkertaisesti muotoiltujen muottien välissä, jotka eivät täysin peitä materiaalia. Käyttäjä muuttaa ja pyörittää aihiota iskujen välillä sen asteittaiseksi muotoilemiseksi. Avomeistitaontaa käytetään suuriin osiin – akseleihin, renkaisiin, sylintereihin, lohkoihin – kun suljetut työkalut olisivat kohtuuttoman kalliita tai joissa osa on liian suuri muottisarjalle. Sitä suositellaan myös räätälöity tai pienivolyymituotanto joissa työkaluinvestointeja ei voida kuolettaa pitkällä aikavälillä. Mittatoleranssit ovat laajempia kuin suljetut työt, ja tyypillisesti tarvitaan toissijaista koneistusta lopullisten mittojen saavuttamiseksi.

Suljettu-Die (Impression-Die) taonta

Suljetussa takomisessa käytetään yhteensopivia ylä- ja alamuotteja, jotka on koneistettu valmiin osan lähes verkon muotoon. Kuumennettu aihio asetetaan muottipesään ja lyötään, jolloin materiaali virtaa ja täyttää jäljennöksen. Flash - ylimääräinen materiaali, joka puristuu ulos muotin jakolinjasta - leikataan myöhemmin. Tämä prosessi tuottaa osia, joilla on tiukemmat mittatoleranssit, parempi pintakäsittely ja tasaisemmat mekaaniset ominaisuudet kuin avoimella työllä. Se on hallitseva taontamenetelmä suurten autojen ja teollisuuden komponenttien valmistuksessa kuten kampiakselit, kiertokanget, vaihteet, laipat ja käsityökalut.

Rullataonta ja rengasvalssaus

Rullataonta ohjaa lämmitetyn aihion muotoiltujen telojen väliin poikkileikkauksen pienentämiseksi ja kappaleen pidentämiseksi – käytetään kartioakseleissa, lehtijousissa ja akseliaihioissa. Rengasvalssaus on erikoistunut muunnelma, jossa donitsin muotoinen aihio valssataan sisemmän tuurnan ja ulkokäyttöisen telan väliin, mikä vähentää seinämän paksuutta ja laajentaa halkaisijaa saumattomien renkaiden valmistamiseksi. Valssattuja renkaita käytetään laajasti laakereissa, laipoissa, paineastioiden komponenteissa ja ilmailun rungoissa. Rengasrullaus tuottaa keskeytymätön kehämäinen viljavirtaus — ratkaiseva etu pyörivissä tai painetta sisältävissä sovelluksissa.

Kylmä takominen

Kylmätaonta – joka suoritetaan huoneenlämpötilassa tai lähellä sitä – tuottaa osia, joilla on erinomainen pintakäsittely, tiukat mittatoleranssit ja työstökarkaistut pinnat ilman lämmitysvaihetta. Sitä käytetään laajalti kiinnittimiin, pultteihin, hylsypäihin ja pieniin tarkkuuskomponentteihin. Kompromissi on korkeammat muovausvoimat, pienempi taipuisuus käsittelyn aikana ja osan monimutkaisuuden rajoitukset verrattuna kuumatakomiseen. Useimmat kylmätaotut osat käyttävät matala- tai keskihiilisiä teräksiä, joilla on hyvä kylmämuokattavuus.

Hiiliterästakoot: laatuja, ominaisuuksia ja lämpökäsittely

Hiiliteräs on eniten käytetty teräksen takomisen raaka-aine, jota arvostetaan saatavuuden, prosessoitavuuden ja lämpökäsittelyllä saavutettavien mekaanisten ominaisuuksien yhdistelmästä. Hiiliterästakoot on määritelty rakentamiseen, maatalouteen, kaivosteollisuuteen, öljy- ja kaasuteollisuuteen, sähköntuotantoon ja yleisiin teollisuuskoneisiin – kaikkialla, missä lujuus, sitkeys ja kustannustehokkuus ovat suunnittelun ensisijaiset tekijät.

Hiilipitoisuus on vaikuttavin yksittäinen muuttuja taontateräksen valinnassa:

• Vähähiilinen teräs (≤0,25 % C) – esim. AISI 1018, 1020: Erittäin sitkeä, erinomainen muokattavuus ja helposti hitsattava. Käytetään takoille, jotka vaativat muodonmuutosta ilman halkeamia — koukut, ketjut, maatalouspiikit ja rakennekannattimet. Ei tyypillisesti lämpökäsitelty korkeaan kovuuteen; sen lujuus tulee ensisijaisesti työkarkaisusta ja leikkauspaksuudesta.
• Keskihiiliteräs (0,25–0,60 % C) – esim. AISI 1040, 1045, 1050: Työhevossarja teollisiin takomoihin. Reagoi hyvin karkaisu-lämpökäsittelyyn ja saavuttaa vetolujuuden alueella 700–1000 MPa riippuen osien koosta ja karkaisulämpötilasta. AISI 1045 on yksi yleisimmin määritellyistä akseleille, hammaspyörille, akseleille ja kiertokangoille, joissa tarvitaan tasapainoa lujuuden, sitkeyden ja työstettävyyden välillä.
• Korkeahiilinen teräs (0,60–1,00 % C) – esim. AISI 1060, 1080, 1095: Korkeampi kovuus ja kulutuskestävyys lämpökäsittelyn jälkeen, mutta heikentynyt sitkeys ja hitsattavuus. Käytetään jousiterästaukoissa, leikkaustyökaluissa, kiskokomponenteissa ja maatalouden kulutusosissa. Herkempi takomaan lämpötilaikkunoita ja vaatii huolellisen jäähdytyksen hallinnan halkeilun välttämiseksi.

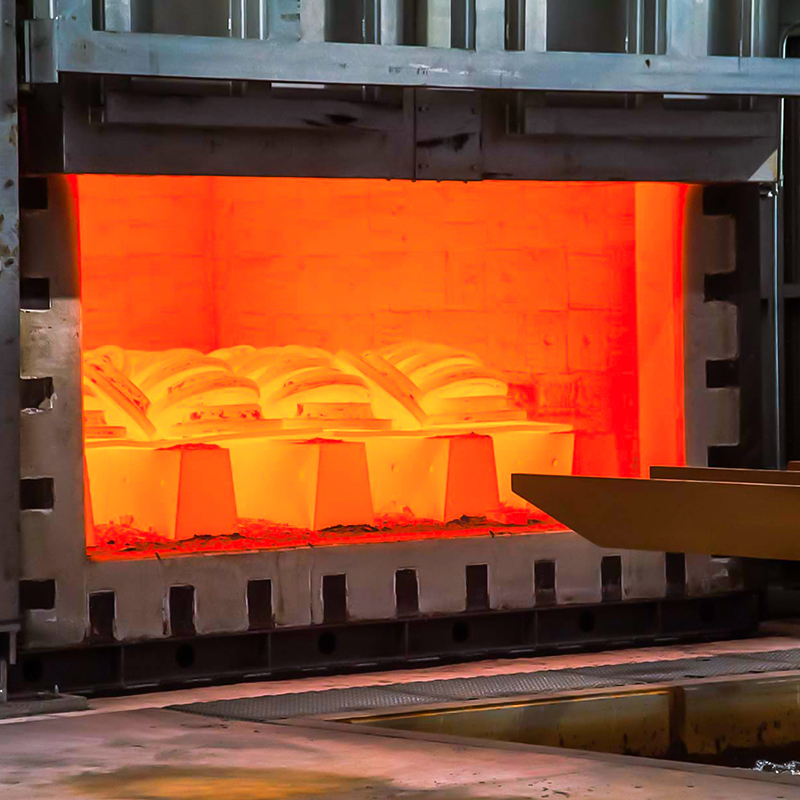

Lämpökäsittely takomisen jälkeen muuttaa dramaattisesti hiiliteräskomponenttien lopullisia mekaanisia ominaisuuksia. Normalisoidaan — ilmajäähdytys ylemmän kriittisen lämpötilan yläpuolelta — hienontaa raekokoa ja lievittää taontajännitystä, jolloin saadaan tasainen mikrorakenne, jolla on ennustettavissa olevat perusominaisuudet. Karkaisu ja karkaisu (Q&T) sisältää nopean jäähdytyksen austenitointilämpötilasta martensiitin muodostamiseksi, minkä jälkeen lämmitetään uudelleen kontrolloituun karkaisulämpötilaan sitkeyden palauttamiseksi. Q&T-hiiliterästakoet voivat saavuttaa yli 800 MPa myötölujuuden riittävällä iskunkestävyydellä useimpiin rakennesovelluksiin. Hehkutus käytetään, kun vaaditaan maksimaalista työstettävyyttä tai kylmämuovattavuutta ennen jatkokäsittelyä.

Yksi käytännöllinen rajoitus tavallisille hiiliterästaukoille on karkaistuvuus – kyky saavuttaa tasainen kovuus suuren osan poikkileikkauksen kautta. Hiiliteräksellä on alhaisempi karkenevuus kuin seosteräksellä; paksuissa osissa ydin jäähtyy liian hitaasti sammutuksen aikana muuttuakseen täysin martensiitiksi, mikä johtaa pehmeämpään ytimeen. Takomoille, joiden kriittinen poikkileikkaus on yli 75–100 mm ja joissa vaaditaan läpikarkaisua, metalliseoslisäaineet, kuten kromi, molybdeeni tai nikkeli otetaan käyttöön – eritelmän siirtyminen tavallisesta hiiliteräslajeista seosteräslajeihin, kuten 4140, 4340 tai 8620.

Taottu hiiliteräs vs. valettu ja koneistettu: Kun prosessieroilla on väliä

Valinta taotun hiiliteräksen, valuteräksen ja koneistettujen tankojen välillä on pohjimmiltaan kompromissi mekaanisen suorituskyvyn, geometrisen monimutkaisuuden, tuotantomäärän ja yksikkökustannusten välillä. Jokainen prosessi on optimaalinen tietyssä kontekstissa - suunnitteluvirhe on yhden soveltaminen sinne, missä toinen sopii paremmin.

Taottu hiiliteräs vs. valuteräs: Valaminen mahdollistaa paljon suuremman geometrisen monimutkaisuuden – sisäiset kanavat, alaleikkaukset ja ontot osat, joita takominen ei voi saavuttaa ilman toissijaisia toimenpiteitä. Mutta valuteräksellä on luontaisia ​​mikrorakenteellisia rajoituksia: kutistumishuokoisuus, kaasuontelot ja karkeammat raerakenteet, jotka vähentävät väsymislujuutta ja iskunkestävyyttä. Jaksottaiselle tai iskukuormitukselle altistetuissa osissa – kampiakselit, vasaranpäät, nostokoukut, paineventtiilirungot – takomisen ylivoimainen rakerakenne oikeuttaa korkeammat työkalu- ja käsittelykustannukset. Julkaistut tiedot osoittavat jatkuvasti, että taotut hiiliteräskomponentit onnistuvat väsymisikä 20-30 % korkeampi kuin vastaavat valetut osat identtisissä kuormitusolosuhteissa, huomattavasti paremmilla Charpy-iskuarvoilla, erityisesti pakkasessa.

Taottu hiiliteräs vs. koneistettu tanko: Valssatusta tankomateriaalista leikatulla koneistetulla kappaleella on tangon valssaussuuntaa pitkin suuntautunut rakerakenne. Kun koneistetaan monimutkaiseen muotoon, viljan virtaus katkeaa – se kulkee suoraan kappaleen läpi geometriasta riippumatta. Taotussa osassa sitä vastoin on raevirtaus, joka seuraa osan muotoa. Tangosta koneistetussa laipallisessa akselissa jyvä kulkee aksiaalisesti laipan säteen läpi - heikko suuntaus taivutus- ja leikkauskuormituksille, joita laippa todella kokee. Vastaavalla takomalla raevirtaus kaareutuisi laipan läpi ja olisi kohdistettu jännitysreittien kanssa. Korkean syklin tai turvallisuuden kannalta kriittisissä sovelluksissa tämä ero ei ole akateeminen: se on ero osan, joka täyttää suunnittelun käyttöikänsä, ja sellaisen osan välillä, joka ei vastaa.

Hankintaryhmille ja suunnitteluinsinööreille käytännön ohjeet ovat yksinkertaisia: määritä taottu hiiliteräs, kun osa kantaa dynaamisia, isku- tai väsymiskuormia; toimii alhaisen lämpötilan ympäristöissä, joissa sitkeästä hauraaseen siirtyminen on huolenaihe; tai se on turvallisuuden kannalta kriittinen komponentti, jossa kenttähäiriöllä on vakavia seurauksia. Käytä valettuja tai koneistettuja vaihtoehtoja, kun geometria sitä vaatii, kuormitus on pääasiassa staattista tai tilavuus- ja kustannusrajoitukset tekevät työkaluinvestoinnista epäkäytännöllistä.
