Metallin taonta selitetty: mitkä metallit, terästyypit ja miten se toimii

Metallialin taonta on prosessi, jossa metallia muotoillaan käyttämällä puristusvoimaa - vasaroimalla, puristamalla tai valssaamalla - tyypillisesti samalla, kun metallia kuumennetaan, jotta se on muokattavampi. Lähes mitä tahansa metallia, joka voidaan kuumentaa haurauttamatta, voidaan teknisesti takoa, mutta käytännössä hiiliteräs, seosteräs, alumiini, titaani ja kupariseokset hallitsevat teollista taontaa, koska ne tarjoavat parhaan yhdistelmän työstettävyyttä ja takomisen tarjoamia mekaanisia ominaisuuksia.

Mitä metalleja voidaan takoa ja miksi jotkut takovat paremmin kuin toiset

Metallin muokattavuus riippuu sen sitkeydestä taontalämpötilassa ja siitä, kuinka sen raerakenne reagoi muodonmuutokseen. Teräkset, joissa on kasvokeskeinen kuutio (FCC) kiderakenne korkeassa lämpötilassa, muotoutuvat tasaisemmin puristuksen aikana, mikä on osa sitä, miksi teräs on yleisimmin taottu metalli teollisissa olosuhteissa.

Metallit, joissa on korkea hiilipitoisuus yli karkeasti 0,6 % , samoin kuin valurautaa, pidetään yleensä huonoina ehdokkaina takomiseen, koska niiltä puuttuu riittävä sitkeys jopa korkeissa lämpötiloissa ja niillä on taipumus halkeilla sen sijaan, että ne deformoituvat vasaran tai puristusvoiman vaikutuksesta.

Kuinka takoat terästä: perusprosessi selitettynä

Teräksen takominen seuraa sarjaa, joka ei ole olennaisesti muuttunut perinteisen seppätyön jälkeen, vaikka mittakaava ja laitteet ovat kehittyneet dramaattisesti teollisissa olosuhteissa.

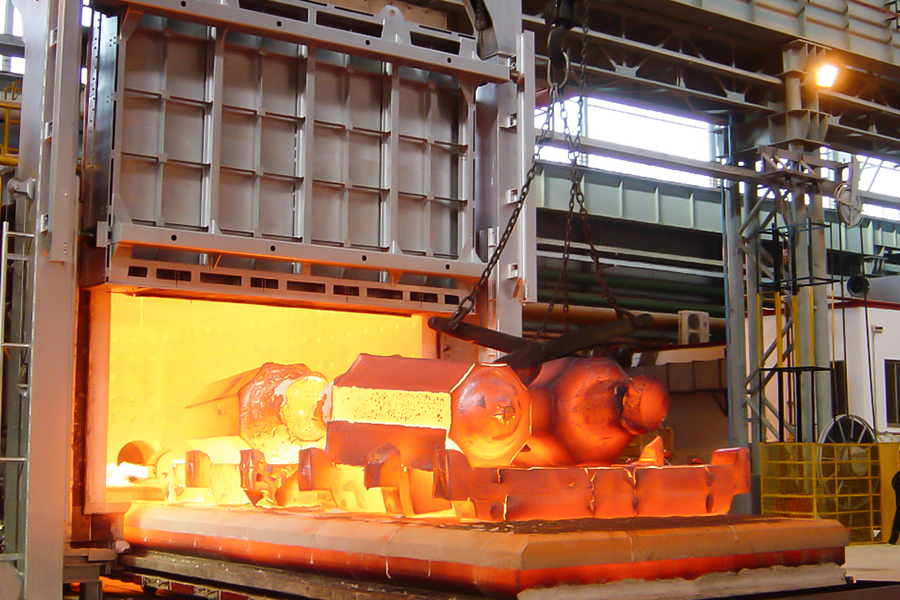

1. Lämmitys: Teräs kuumennetaan takomossa – perinteisesti hiili- tai koksipoltto, nykyään usein kaasu- tai induktiokuumennettu – taontalämpötilaansa, tyypillisesti välillä 1 100 °C ja 1 250 °C (2 000–2 300 °F) useimmille hiiliteräksille, jotka tunnistetaan kirkkaan oranssista keltaiseen.
2. Muodonmuutos: Puristusvoimaa käytetään vasaroimalla, puristamalla tai valssaamalla kuumennetun teräksen muotoilemiseksi – tämä voi olla avoin (vapaamuotoinen muotoilu) tai suljettu (pakottaa metalli muotoiltuun onteloon).
3. Uudelleenlämmitys tarpeen mukaan: Teräs jäähtyy nopeasti, kun se on poistettu takomosta, ja kun se putoaa takomisen lämpötila-alueen alapuolelle, se on palautettava lämmönlähteeseen ennen jatkamista – liian kylmän teräksen työstäminen saattaa halkeilla muodonmuutosten sijaan.
4. Normalisointi tai hehkutus: Muotoilun jälkeen taottu kappale lämmitetään usein uudelleen kontrolloituun lämpötilaan ja jäähdytetään hitaasti takomisen aikana syntyvien sisäisten jännitysten lievittämiseksi ja raerakenteen hienostuttamiseksi.
5. Viimeistely: Ylimääräinen materiaali (flash, suljetussa takouksessa) leikataan ja osalle voidaan tehdä lisälämpökäsittely, koneistus tai pintakäsittely lopullisesta sovelluksesta riippuen.

Metallin taontaprosessien tyypit

Teollinen taonta luokitellaan yleensä lämpötilan ja käytetyn muottikokoonpanon mukaan, ja valinta näiden menetelmien välillä riippuu osan monimutkaisuudesta, tuotantomäärästä ja vaadituista mekaanisista ominaisuuksista.

• Kuuma taonta: Suoritetaan metallin uudelleenkiteytyslämpötilan yläpuolella, mikä mahdollistaa merkittävän muodonmuutoksen suhteellisen pienellä voimalla ja vähentää halkeiluriskiä – yleisin menetelmä teräkselle.
• Kylmätaonta: Suoritetaan huoneenlämpötilassa tai lähellä sitä, jolloin saadaan osia, joilla on tiukemmat mittatoleranssit ja tasaisempi pintakäsittely, mutta jotka vaativat huomattavasti suurempia voimia ja rajoittavat mahdollisia muodonmuutoksia ilman halkeamia.
• Lämmin taonta: Keskitaso, joka suoritetaan keskilämpötiloissa ja tasapainottaa kuumatakomisen alhaisemmat voimavaatimukset joidenkin kylmätakomisen tarkkuusetujen kanssa.
• Avaimeton taonta: Metalli muotoillaan litteiden tai yksinkertaisten muotoisten muottien välissä, jotka eivät peitä sitä kokonaan, jolloin metalli virtaa paitsi silloin, kun meistit koskettavat sitä – käytetään suuriin, yksinkertaisiin muotoihin, kuten akseleihin ja kiekoihin.
• Suljetun stanssauksen taonta: Metalli pakotetaan muottionteloon, joka sulkee sen kokonaan sisään ja tuottaa monimutkaisempia muotoja tiukemmilla toleransseilla – käytetään suurivolyymillisiin osiin, kuten autokomponentteihin.
• Pudota taonta: Erityinen vasarapohjainen taontamenetelmä, jossa raskas paino pudotetaan työkappaleelle, joka on sijoitettu muotin sisään tai sen päälle, ja joka liittyy yleisesti perinteisiin teollisiin taontatoimintoihin.

Mikä on taottu teräs ja kuinka hiilipitoisuus vaikuttaa tulokseen

"Taottu teräs" viittaa teräkseen, joka on muotoiltu takomalla valun (sulan metallin kaataminen muottiin) tai koneistuksen (materiaalin leikkaaminen pois kiinteästä kappaleesta) sijaan. Taontaprosessi puristaa ja kohdistaa teräksen sisäisen raerakenteen muodonmuutossuunnan mukaan, mikä yleensä parantaa lujuutta, sitkeyttä ja väsymiskestävyyttä verrattuna saman koostumuksen valettuihin osiin – tästä syystä taotut komponentit määritetään usein suurille jännityksille tai iskuille alttiille osille, kuten kampiakselille, vaihteistoille ja rakenneosille.

Hiilipitoisuus on ensisijainen tekijä, joka erottaa eri taontateräslaadut ja määrittää lujuuden, kovuuden ja taipuisuuden välisen kompromissin takomisen jälkeen:

Korkeampi hiilipitoisuus mahdollistaa sen, että taottu osa saavuttaa suuremman kovuuden myöhemmin lämpökäsittelyssä, mutta se myös kaventaa lämpötilaikkunaa, jonka sisällä terästä voidaan takoa turvallisesti ilman halkeamia – minkä vuoksi hiilipitoisia teräksiä taotaan tiukemmalla lämpötilansäädöllä ja useammin lämmittämällä.

Mitä sepät käyttävät: työkalut ja laitteet käsin takomiseen

Vaikka teollinen taonta perustuu hydraulisiin puristimiin ja mekaanisiin vasaroihin, seppien käsin takomiseen käyttämät ydintyökalut pysyvät suurelta osin perinteisen käytännön mukaisina tehdyn työn koon mukaan.

• Tako: Lämmönlähde – perinteisesti kivihiili- tai koksitakomo, jossa propaani ja induktiotoimet ovat nykyään yleisiä – käytetään teräksen saattamiseksi taontalämpötilaan
• Alasin: Raskas teräskappale, joka tarjoaa vakaan, jäykän pinnan vasaraa vasten, ja jossa on erilaisia ominaisuuksia (sarvi, kestävä reikä, pritchel-reikä) eri muotoilutekniikoissa
• Vasarat: Valikoima vasaran painoja ja kasvojen muotoja erilaisiin tehtäviin – ristikkovasarat metallin vetämiseen, kuulakärkivasarat ja pyöristysvasarat teksturointiin ja muotoiluun
• Pihdit: Käytetään pitämään kuumat työkappaleet turvallisesti kiinni eri leukamuodoilla, jotka on suunniteltu pyöreälle, tasaiselle massalle tai tietyille osien geometrioille
• Talttat ja lävistimet: Käytetään metallin ollessa kuuma leikkaamiseen, lävistykseen tai koristeellisen tekstuurin luomiseen
• Jäähdytyssäiliö: Vettä, öljyä tai muuta karkaisuainetta sisältävä säiliö, jota käytetään teräksen nopeaan jäähdyttämiseen kovettumista varten, ja sammutusaineen valinta vaikuttaa tuloksena olevaan kovuuteen ja halkeiluriskiin

Sekä käsin että teollisessa takomisessa väri on perinteinen lämpötilan osoitin – kirkkaan kelta-oranssi väri vastaa yleensä useimpien hiiliterästen optimaalista taonta-aluetta, kun taas himmeä punainen väri osoittaa, että teräs on jäähtynyt alle turvallisen käyttöalueen ja halkeilee, jos se osuu.
