Hiilestä, metalliseoksesta, ruostumattomasta ja nikkeliseoksesta valmistettujen terästakkojen opas

Hiiliterästakoot tarjoavat parhaan kustannus-lujuussuhteen yleisiin rakenteellisiin sovelluksiin; seosteräksiset takeet tarjoavat paremmat mekaaniset ominaisuudet vaativiin kuormitus- ja lämpötilaolosuhteisiin; ruostumattomasta teräksestä valmistetut takeet tarjoavat korroosionkestävyyttä kemiallisiin ja elintarviketeollisuuden ympäristöihin; ja nikkelipohjaiset seosterästaokset ovat ainoa käytännöllinen valinta äärimmäisten lämpötilojen ja korkean korroosion huoltoon yli 650 °C:ssa. Nämä neljä taontamateriaaliluokkaa eivät ole keskenään vaihdettavissa – jokainen koskee tiettyjä käyttöolosuhteita, ja väärän luokan valinta johtaa joko kalliiseen ylimäärittelyyn tai ennenaikaiseen komponenttivikaan. Itse taontaprosessi, joka jalostaa raerakennetta, eliminoi sisäisen huokoisuuden ja kohdistaa kuituvirtauksen komponentin jännitysreittien kanssa, vahvistaa kunkin metalliseosluokan luontaisia ​​etuja enemmän kuin mitä voidaan saavuttaa valulla tai koneistamalla tankomassasta.

Miksi taontaprosessilla on merkitystä kaikissa seosluokissa

Ennen kunkin materiaaliluokan tutkimista on tärkeää ymmärtää, mikä taontaprosessi vaikuttaa komponenttien suorituskykyyn seostyypistä riippumatta. Takominen työstää metallia sen uudelleenkiteytyslämpötilan yläpuolella (kuumatakominen) tai sen alapuolella (kylmä ja lämmin taonta) käyttämällä puristusvoimaa muotin läpi aihion muotoon muuttamiseen haluttuun muotoon. Tämä mekaaninen työstö tuottaa kolme rakenteellista etua, jotka vaikuttavat suoraan komponenttien suorituskykyyn:

• Viljan jalostus: Mekaaninen muodonmuutos rikkoo valetun aihion karkean dendriittisen raerakenteen ja tuottaa hienomman, tasaisemman raekoon. Hienompi rakerakenne parantaa vetolujuutta, väsymiskestävyyttä ja iskunkestävyyttä kaikissa metalliseostyypeissä.
• Huokoisuuden ja erottelun poistaminen: Puristavat taontavoimat romahtavat sisäiset ontelot, kaasuhuokoset ja dendriittiset erotteluvyöhykkeet, jotka ovat lähtövalanteessa tai aihiossa, jolloin syntyy täysin tiheä, homogeeninen mikrorakenne. Vastaavan kokoiset valetut osat säilyttävät nämä viat, ellei niitä altisteta kuumaisostaattiselle puristamiselle (HIP).
• Tasainen viljavirtaus (kuituvirtaus): Ohjattu suutinsuunnittelu ohjaa materiaalivirtausta siten, että viljan virtauslinjat seuraavat valmiin komponentin muotoa sen sijaan, että niitä leikattaisiin koneistamalla. Esimerkiksi taotussa kiertokangessa on jatkuva raevirtaus tangon rungon läpi ja porauksen säteen ympärillä – mikä parantaa merkittävästi väsymisikää jännityskeskittymispisteissä verrattuna koneistettuun tangosta -vaihtoehtoon.

Näiden etujen käytännön seuraukset ovat mitattavissa: takeilla on tyypillisesti 20–30 % suurempi vetolujuus, 15–25 % suurempi myötöraja ja huomattavasti parempi väsymis- ja iskunkestävyys kuin valetut komponentit, joilla on sama seoskoostumus ja nimellinen geometria. Tämä rakenteellinen ylivoima on yhdenmukainen hiiliteräksessä, seosteräksessä, ruostumattomassa teräksessä ja nikkelipohjaisissa metalliseoksissa – mikä tekee takomisesta valmistusprosessin valinnan, kun komponenttien luotettavuus syklisessä tai iskukuormituksessa on kriittistä.

Hiiliterästakoot : Industrial Manufacturingin työhuone

Hiiliterästakoot valmistetaan teräksistä, jotka sisältävät 0,10-0,60 % hiiltä Mangaani ensisijaisena toissijaisena seosaineena ja muita alkuaineita on lisätty mahdollisimman vähän. Ne edustavat maailmanlaajuisen taontateollisuuden suurinta segmenttiä, mikä vastaa arviolta 60–65 painoprosenttia kaikista terästakeista .

Arvosanaluokitus ja mekaaniset ominaisuudet

Hiiliterästakoot luokitellaan ensisijaisesti hiilipitoisuuden mukaan, joka määrittää saavutettavan lujuusalueen ja lämpökäsittelyvasteen:

• Vähähiilinen (0,10–0,25 % C, esim. AISI 1018, 1020): Vetolujuus 380–520 MPa, korkea sitkeys (venymä 25–35 %), erinomainen hitsattavuus. Käytetään autojen korin osissa, maatalouslaitteiden liitoksissa ja rakennelaipoissa, joissa muovattavuus on tärkeämpää kuin lopullinen lujuus.
• Keskimääräinen hiili (0,30–0,50 % C, esim. AISI 1040, 1045): Vetolujuus 600–800 MPa normalisoinnin jälkeen, asti 1000 MPa tukahdutuksen ja temperoinnin jälkeen. Yleisimmin käytetty valikoima rakennetakeita, mukaan lukien kampiakselit, kiertokanget, vaihteet ja akseliakselit.
• Korkea hiilipitoisuus (0,55–0,70 % C, esim. AISI 1060, 1070): Vetolujuus 800–1000 MPa, suurempi kovuus, huonompi hitsattavuus. Käytetään kiskon komponenteissa, jousissa ja kulutusta kestävissä takeissa, joissa pinnan kovuus on ensisijainen vaatimus.

Hiiliteräksen taontaprosessit

Hiiliterästen taontalämpötila-alue on 1 100–1 250 °C kuumataontaa varten. Keski- ja korkeahiiliset lajikkeet normalisoidaan tyypillisesti (ilmajäähdytteinen noin 870 °C:sta) tai jäähdytetään ja karkaistaan ​​takomisen jälkeen määrättyjen mekaanisten ominaisuuksien saavuttamiseksi. Karkaisulämpötilaa säädetään tasapainottamaan lujuutta sitkeyden kanssa – korkeammat karkaisulämpötilat tuottavat heikomman lujuuden, mutta paremman iskunkestävyyden, kompromissi, joka vaihtelee käyttötarpeen mukaan.

Sovellukset ja rajoitukset

Hiiliterästaotokset ovat oletusvaihtoehto:

• Autojen voimansiirron komponentit (kampiakselit, kiertokanget, nokka-akselit, tasauspyörästö)
• Rakennus- ja kaivoslaitteet (kaivinkoneen hampaat, poranterät, vasaran päät)
• Paineastioiden laipat ja putkiliittimet (ASTM A105 ympäristön lämpötilan hiiliteräslaipoille)
• Rautatien komponentit (pyörännavat, akselit, kytkimet)

Hiiliterästaukoiden ensisijaiset rajoitukset ovat huono korroosionkestävyys (vaatii suojapinnoitteita useimmissa ulkosovelluksissa), rajoitettu lujuus korkeissa lämpötiloissa (yleensä ei sovellu edellä 400 °C kestävää kantavuutta varten) ja rajoitettu karkaistuvuus suurissa profiilikokoissa, joissa seosteräs on välttämätöntä läpikarkaisun saavuttamiseksi.

Seosterästakokset : Parannettu suorituskyky kompositiotekniikan avulla

Seosterästakoot valmistetaan teräksistä, joihin on tarkoituksellisesti lisätty yhtä tai useampaa seosalkuainetta – kromia, molybdeeniä, nikkeliä, vanadiinia, mangaania tai yhdistelmiä – tasoilla, jotka tuottavat mitattavissa olevia parannuksia mekaanisissa ominaisuuksissa, karkaisussa tai suorituskyvyssä korkeissa lämpötiloissa, enemmän kuin mitä pelkällä hiilellä voidaan saavuttaa.

Tärkeimmät seosaineet ja niiden vaikutus

• Kromi (Cr, 0,5–2,0 %): Parantaa kovettuvuutta, kulutuskestävyyttä ja hapettumisenkestävyyttä korkeissa lämpötiloissa. Esiintyy useimmissa keskiseosteisissa ja erittäin lujissa seosteräksissä.
• Molybdeeni (Mo, 0,15–0,5 %): Lisää merkittävästi paksujen osien kovettuvuutta, parantaa virumiskestävyyttä korkeissa lämpötiloissa (jopa 550 °C) ja vähentää herkkyyttä haurastumiselle. Käytetään usein yhdessä kromin kanssa (Cr-Mo-teräkset, kuten AISI 4130, 4140, 4142).
• Nikkeli (Ni, 1,5–4,0 %): Parantaa sitkeyttä ja iskunkestävyyttä erityisesti pakkasessa. Käytetään matalan lämpötilan paineastioiden takeissa (3,5 % Ni-teräkset käytettäväksi -100°C:ssa) ja Ni-Cr-Mo-rakenneteräksissä.
• Vanadiini (V, 0,05–0,15 %): Muodostaa hienojakoisia karbidisaostumia, jotka vastustavat rakeiden kasvua takomisen aikana ja antavat kovettumisen lämpökäsittelyn jälkeen. Käytetään työkaluteräksissä ja korkealujuisissa matalaseosteisissa (HSLA) takeissa.
• Mangaani (Mn, 1,0–1,8 %): Parantaa karkenevuutta ja lujuutta säilyttäen samalla hitsattavuuden. HSLA-laatujen ensisijainen seosaine, jota käytetään rakenteellisiin takomoihin.

Yleiset seosteräksen taontalaadut ja niiden ominaisuudet

Osion koko ja karkaisu etu

Yksi seosterästakkojen käytännöllisesti tärkeimmistä eduista hiiliteräkseen verrattuna on läpikarkaistuvuus suurissa lohkokokoissa . Keskihiiliteräs (AISI 1045), joka on sammutettu 850 °C:sta, saavuttaa täyden martensiitin vain noin syvyyteen asti 10-15 mm pinnasta halkaisijaltaan 100 mm tangossa – ydin pysyy pehmeämpänä perliitti/bainiitti. AISI 4140 (Cr-Mo) saavuttaa täyden martensiitin koko a Halkaisija 50-75 mm osa; AISI 4340 (Ni-Cr-Mo) laajentaa tämän 100-150 mm . Tämä on ratkaisevaa suurille taotuille akseleille, muotteille ja rakenneosille, joissa vaaditaan yhtenäisiä mekaanisia ominaisuuksia koko poikkileikkauksella.

Taotut ruostumattomasta teräksestä : Korroosionkestävyys täyttää rakenteen suorituskyvyn

Ruostumattomasta teräksestä valmistetut takeet sisältävät vähintään 10,5 % kromia , joka muodostaa pinnalle passiivisen kromioksidikalvon, joka vastustaa hapettumista ja korroosiota. Korroosionkestävyyden ja taontaprosessin mekaanisten ominaisuuksien ja rakenteellisten etujen yhdistelmä tekee ruostumattomasta teräksestä valmistettujen takeiden vakiovalinnan kemialliseen käsittelyyn, elintarvike- ja juoma-, meri- ja ydinsovelluksiin, joissa materiaalin pitkäikäisyys aggressiivisissa ympäristöissä on hallitseva suunnittelukriteeri.

Takomoissa käytetyt ruostumattomasta teräksestä valmistetut perheet

Takomoinnissa käytetään neljää ruostumattomasta teräksestä valmistettua mikrorakenneperhettä, joilla kullakin on oma ominaisuusprofiili:

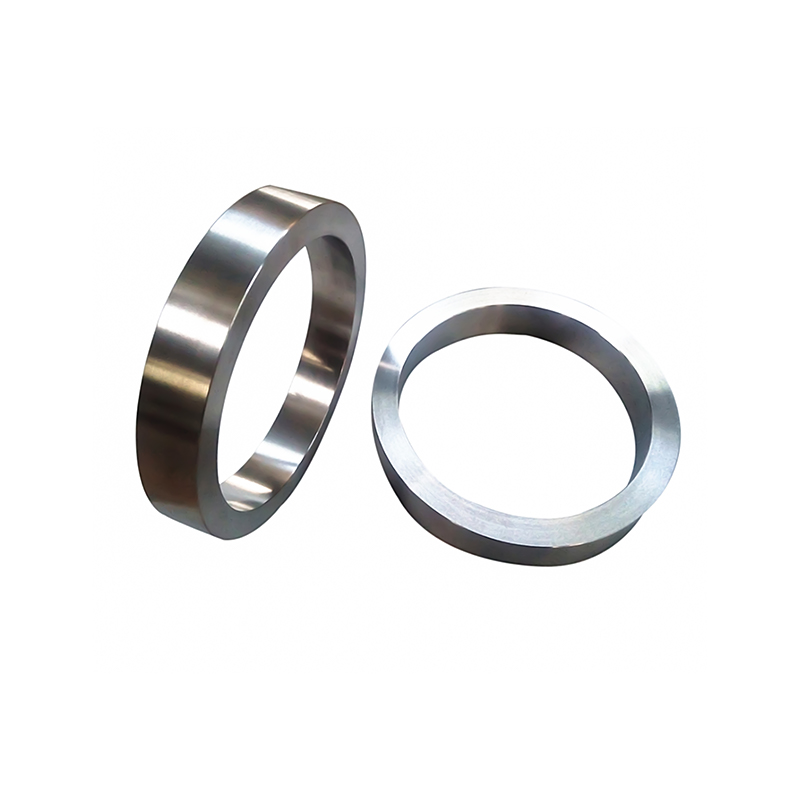

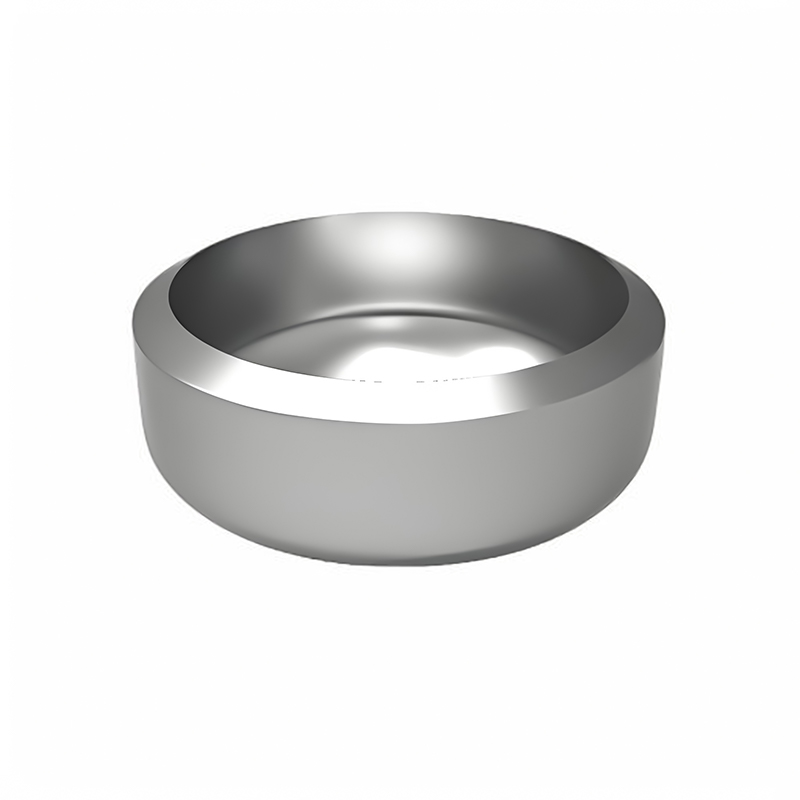

• Austeniittiset ruostumattomat teräkset (esim. AISI 304, 316, 316L): Yleisimmin väärennetty ruostumattomasta teräksestä valmistettu perhe. Ei-magneettinen, erinomainen korroosionkestävyys, hyvä matalan lämpötilan sitkeys ja hyvä hitsattavuus. Ei voida kovettaa lämpökäsittelyllä – vahvistetaan kylmämuokkauksella tai liuoshehkutuksella maksimaalisen korroosionkestävyyden saavuttamiseksi. Vetolujuus tyypillisesti 515–690 MPa hehkutetussa kunnossa. ASTM A182 F316/F316L on ruostumattomasta teräksestä valmistettujen laippojen ja liitosten vakiospesifikaatio kemiankäsittelyssä ja offshore-sovelluksissa.

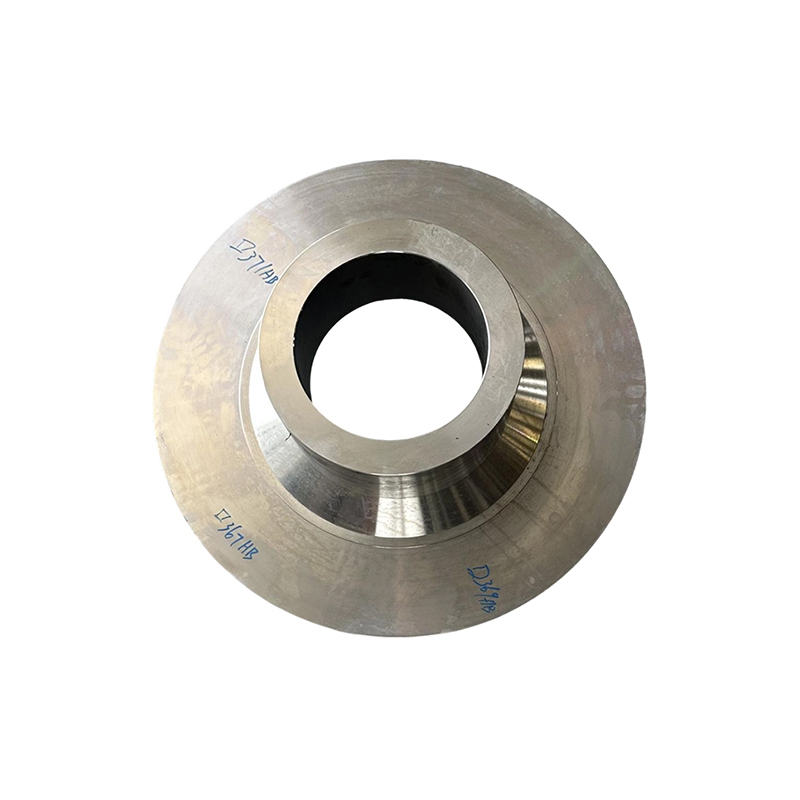

• Martensiittiset ruostumattomat teräkset (esim. AISI 410, 420, 17-4PH): Korkeampi lujuus kuin austeniittisilla lajeilla – jopa 1 310 MPa vetolujuus (17-4PH H900 kunto) – kohtalainen korroosionkestävyys. Lämpökäsiteltävissä karkaisemalla. Käytetään pumppujen akseleissa, venttiilivarsissa, turbiinien siivissä ja kirurgisissa instrumenteissa, joissa vaaditaan sekä kovuutta että korroosionkestävyyttä.
• Ferriittiset ruostumattomat teräkset (esim. AISI 430, 446): Halvemmat kustannukset kuin austeniittiset, hyvä hapettumisenkestävyys korkeissa lämpötiloissa, mutta rajoitettu sitkeys raskaissa osissa. Harvemmin taottu johtuen rajallisesta muovattavuudesta ja herkkyydestä raekasvulle kuumatyöstössä.

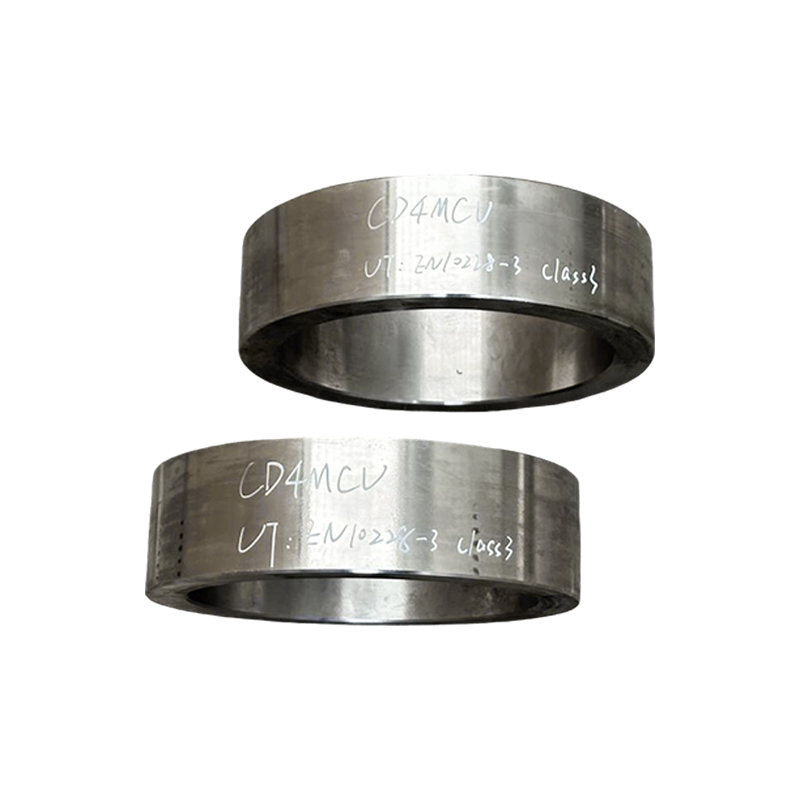

• Duplex ruostumattomat teräkset (esim. 2205, 2507, Super Duplex): Seka-austeniitti-ferriittimikrorakenne tarjoaa noin kaksinkertainen myötöraja verrattuna standardiausteniittisiin laatuihin (tyypillisesti 450–550 MPa vs. 200–240 MPa 316:lle) säilyttäen samalla vertailukelpoisen korroosionkestävyyden. Duplex- ja superduplex-takomaat määräytyvät yhä useammin offshore-öljy- ja kaasuventtiileihin, pumppujen runkoihin ja vedenalaisiin komponentteihin, joissa vaaditaan sekä korkeita paineita että kestävyyttä kloridijännityskorroosiohalkeilua vastaan.

Ruostumattomalle teräkselle ominaiset taontahaasteet

Ruostumattomilla teräksillä on suurempi taontavaikeus kuin hiili- tai niukkaseosteisilla teräksillä, koska niiden virtausjännitys on suurempi taontalämpötilassa ja kapeampi taontalämpötilaikkuna. Austeniittiset teräslajit kovettuvat nopeasti, mikä vaatii enemmän puristusvoimakkuutta ja enemmän välihehkutustoimenpiteitä monivaiheisissa takomoissa. Duplex-laadut vaativat huolellisen lämpötilan hallinnan välillä 1050-1200°C oikean austeniitti-ferriittifaasitasapainon ylläpitämiseksi – liian alhainen lämpötila tuottaa liikaa ferriittiä, joka heikentää sitkeyttä ja korroosionkestävyyttä. Nämä tekijät vaikuttavat siihen 2-4 kertaa korkeammat kustannukset ruostumattomasta teräksestä valmistettujen takeiden verrattuna vastaaviin hiiliterästaukoihin.

Ensisijaiset sovellussektorit

• Öljy ja kaasu: Venttiilit, laipat, liittimet (ASTM A182 F304/316/F51/F53), kaivon pääkomponentit ja vedenalaiset jakoputket
• Kemiallinen ja petrokemiallinen käsittely: Pumpun siipipyörät, reaktorin sisäosat, lämmönvaihtimen kanavapäät ja syövyttäviä aineita käsittelevät suuttimet
• Ruoka ja lääkkeet: Venttiilirungot, liittimet ja pumppukotelot, jotka edellyttävät FDA-yhteensopivia pintoja ja CIP-yhteensopivuutta (clean-in-place)
• Ydinvoima: Ensisijaiset jäähdytysnestejärjestelmän komponentit, reaktorin paineastian sisäosat ja instrumentointisuuttimet, jotka edellyttävät sekä korroosionkestävyyttä että säteilyn haurastumista

Nikkelipohjaiset seosterästakomot: suorituskykyä äärimmäisissä olosuhteissa

Nikkelipohjaiset metalliseokset - joita kutsutaan usein "superseostakiksi" - edustavat taontateollisuuden teknisesti edistyneintä ja kalleinta segmenttiä. Nämä seokset sisältävät 50-75% nikkeliä matriisielementtinä, johon on lisätty kromia, kobolttia, molybdeeniä, volframia, alumiinia, titaania ja niobiumia, jotka yhdessä tuottavat materiaalia, joka pystyy säilyttämään rakenteellisen eheyden lämpötiloissa, joissa kaikki terässeokset ovat käytännössä menettäneet kantavuutensa.

Miksi nikkelimatriisi mahdollistaa suorituskyvyn äärimmäisissä lämpötiloissa?

Nikkeli FCC (face-centered cubic) -kiderakenne on vakaa kryogeenisistä lämpötiloista lähelle sulamispistettä ilman faasimuutosta – toisin kuin rautapohjaiset seokset, jotka käyvät läpi BCC-FCC-siirtymiä. Tämän rakenteellisen stabiilisuuden ansiosta nikkeliseokset voivat säilyttää hyödyllisen virumiskestävyyden ylittävissä lämpötiloissa 70–75 % niiden absoluuttisesta sulamispisteestä , suorituskykysuhde, joka on vertaansa vailla missään terässeoksessa.

Taotuissa nikkeli-superseoksissa ensisijainen vahvistusmekanismi on saostuskovettuminen gammaprime- (γ') -sakkojen muodostumisen kautta – järjestetyistä metallienvälisistä Ni3(Al,Ti)-hiukkasista, jotka muodostuvat koherentisti nikkelimatriisin sisällä ja vastustavat dislokaatioliikettä jopa korkeissa lämpötiloissa. Seokset, joilla on korkea γ'-fraktio (kuten Waspaloy, René 41 ja IN-718) saavuttavat virumismurtolujuuden 760°C, mikä ylittää vahvimpien terässeosten 500°C:n lämpötilat .

Yleiset nikkelipohjaiset metalliseostaontalaadut

Nikkelisuperseosten taontaprosessin haasteita

Nikkelisuperseokset tarjoavat vaativimmat taontaolosuhteet kaikista rakennemateriaaleista. Niiden korkea kuumalujuus – sama ominaisuus, joka tekee niistä arvokkaita käytössä – tarkoittaa, että ne vaativat erittäin korkeita taontapaineita ja kestävät muodonmuutoksia käyttölämpötiloissa. Keskeisiä prosessihaasteita ovat:

• Kapeat taontalämpötilaikkunat: Monet nikkelisuperseokset tulee takoa vain lämpötila-alueella 50-100°C - gamma-prime solvusin yläpuolella (muodonmuutoksen mahdollistamiseksi), mutta alkavan sulamislämpötilan alapuolella. Lämpötilan poikkeamat tämän ikkunan ulkopuolella aiheuttavat joko jäähdyttävää halkeilua tai alkavaa raerajojen sulamista.
• Isoterminen ja lähes isoterminen taonta: Kehittyneet turbiinilevytakot korkean γ-fraktion seoksissa vaativat isotermistä taontaa kuumennetuissa muotteissa (suulakkeen lämpötila sisällä 15–30°C työkappaleen lämpötilasta ) pinnan jäähtymisen estämiseksi ja tasaisen muodonmuutoksen ylläpitämiseksi. Tämä vaatii erikoislaitteita – tyypillisesti suuria hydraulisia tai mekaanisia puristimia lämmitetyillä työkaluilla –, jotka lisäävät merkittävästi tuotannon pääomaa ja käyttökustannuksia.
• Raerakenteen hallinta: Turbiinilevyn taomien virumis-, väsymis- ja murtumiskyky on erittäin herkkä raekoon tasaisuuden suhteen. Raekokoa on säädettävä tiukasti tarkan jännityksen, jännitysnopeuden ja lämpötilan hallinnan avulla takomisen aikana. Takomisen jälkeinen lämpökäsittely on määritelty tavoiteraekoon (tyypillisesti ASTM 8–12 levysovelluksiin) ja vaaditun γ'-saostuman morfologian saavuttamiseksi.
• Työkalujen kuluminen ja hinta: Nikkelisuperseosten suuri virtausjännitys aiheuttaa nopean muotin kulumisen. Nikkeliseostaontamiseen käytettävät stanssausmateriaalit ovat itsessään runsasseosteisia työkaluteräksiä tai nikkelipohjaisia kuumatyöseoksia, joiden käyttöikä on rajoitettu. 5–15 kertaa korkeammat kustannukset nikkeliseoksesta valmistettuja takeita verrattuna vastaaviin hiiliterästaukoihin.

Kaikkien neljän taontamateriaalikategorian vertailu

Oikean taontamateriaalin valitseminen sovellukseesi

Takomoiden materiaalin valinta seuraa palveluvaatimusten peräkkäistä arviointia, ja kustannusten optimointia sovelletaan vasta sen jälkeen, kun toiminnalliset suorituskynnykset on vahvistettu. Seuraava kehys kattaa ensisijaiset päätöksentekokriteerit tärkeysjärjestyksessä:

1. Määritä käyttölämpötila: Jos vaaditaan jatkuvaa yli 650 °C:n kantavuutta, vain nikkelipohjaiset seokset ja rajoitettu määrä austeniittisia ruostumattomia teräslajeja (esim. 310S) ovat käyttökelpoisia. 400°C ja 650°C välillä sopivat kromi-molybdeeniseosteräkset (F22, F91) tai austeniittiset ruostumattomat teräkset. Alle 400 °C:ssa hiili- tai seosteräkset kattavat koko lujuusalueen.
2. Arvioi korroosioympäristö: Kosketukseen meriveden, mineraalihappojen, orgaanisten happojen tai kloridia sisältävien väliaineiden kanssa tarvitaan ruostumaton teräs (dupleksi tai austeniitti) tai nikkeliseokset. Korotetussa lämpötilassa hapettavia kaasuja varten nikkeliseokset tai korkeakromiteräkset (9Cr, 12Cr) tarjoavat riittävän hapettumiskestävyyden. Hiili- ja seosteräkset vaativat suojapinnoitteen kaikissa syövyttävissä ympäristöissä.
3. Määritä lujuus- ja osan kokovaatimukset: Kun yli 50 mm:n osissa vaaditaan yli 800 MPa:n vetolujuutta, seosteräs (4140, 4340) korvaa hiiliteräksen. Yli 1 000 MPa:n lujuusvaatimuksiin yhdistettynä korroosionkestävyyteen tarvitaan saostuskovettuvia ruostumattomia (17-4PH) tai nikkeliseoksia.
4. Harkitse sääntely- ja koodivaatimuksia: ASME Section VIII, ASME B31.3 tai EN 13480 sääntelemät paineastia- ja putkistosovellukset määrittelevät nimenomaisesti sallitut materiaaliluokat. Ilmailu- ja puolustustakomoita säätelevät AMS-, ASTM- ja OEM-materiaalispesifikaatiot, jotka rajoittavat materiaalivalinnat esikelpoisiin laatuihin.
5. Optimoi sopivan alueen kustannuksiin: Kun huoltoympäristö eliminoi sopimattomat materiaaliluokat, valitse hyväksytystä sarjasta halvin laatu, joka täyttää kaikki mekaaniset, mitta- ja tarkastusvaatimukset. Monissa tapauksissa korkeaseosteinen materiaali, joka vaatii vähemmän koneistusvaraa tai vähemmän hitsauskorjauksia enemmän kuin kompensoi sen korkeammat raaka-ainekustannukset.
